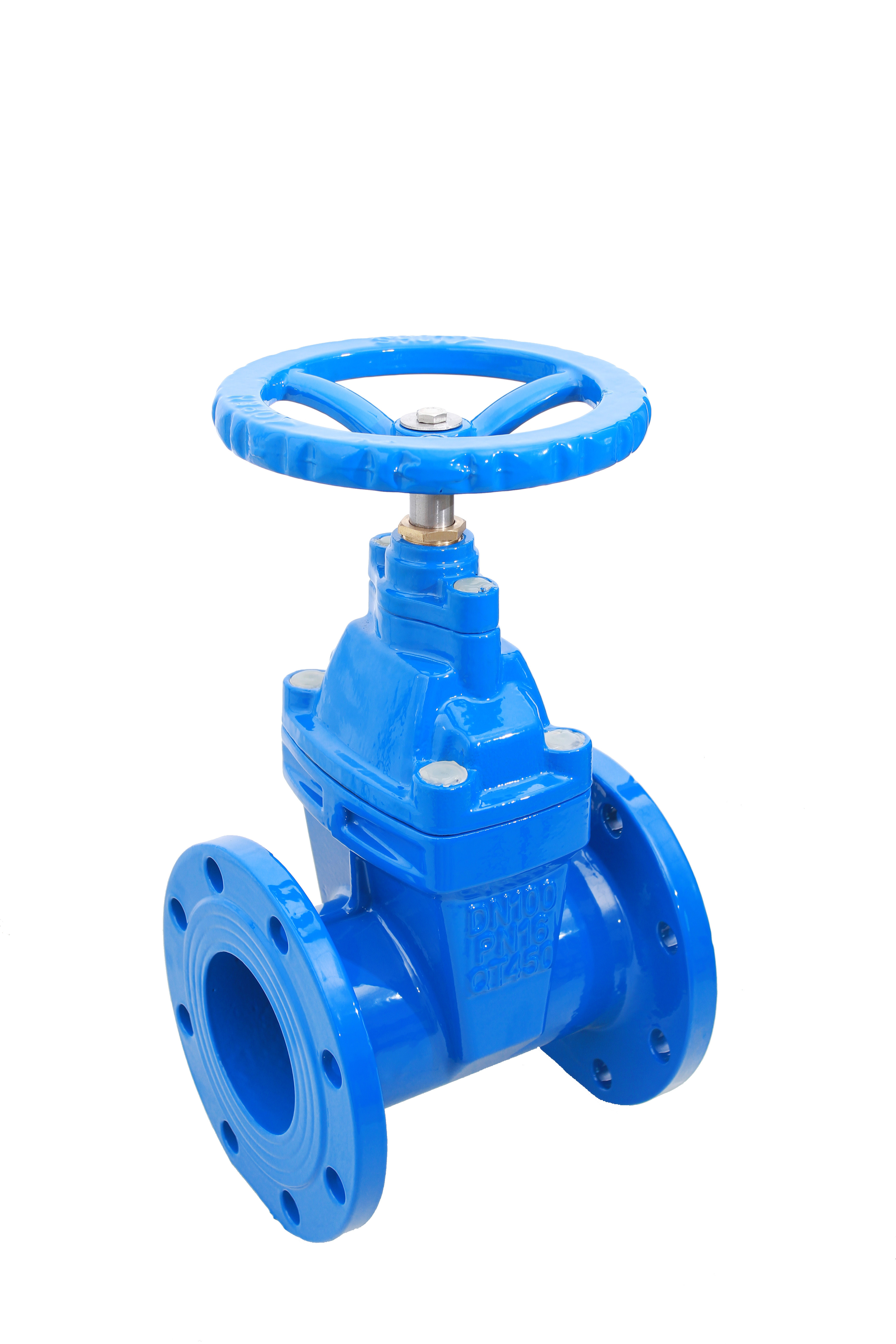

DN100 Литой железный темный стержень шлюзовой клапан Ручная работа Двойной фланцевый соединение

  • DN100 Cast Iron Dark Rod Gate Valve Manual Operation Double Flange Connection
Место происхождения КНР
Фирменное наименование Youwei Fluid
Сертификация Quality system certificate
Документ Non Rising Stem Resilient S...al.pdf
Minimum Order Quantity 1

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.

x
Подробная информация о продукте
Valve Type Gate Valve Материал сиденья Жизнерадостный
Body Material Cast Iron Application Water and Wastewater Treatment
Особенности Не поднимающийся стебель, упругое сиденье, конструкция полного отверстия Drive way Manual, Electric, Pneumatic
Выделить

Вентиль двери DN100 Dark Rod

,

Ручная работа клапана дверного отверстия с темной стойкой

,

Защитный клапан из чугуна
Оставьте сообщение
Характер продукции

Характеристики продукта

1. нетоксичное антикоррозионное покрытие: как внутренняя, так и наружная поверхность клапана являются нетоксичным эпоксидным порошковым электростатическим покрытием, антикоррозионный длительный срок службы, может быть непосредственно использован в питьевой воде,пищевой и медицинской промышленности.

2Материал: корпус клапана, капот, ворота и рулевое колесо все изготовлены из узлового железа, с высокой прочностью и коррозионной стойкостью.Сиденье клапана и корпус полностью сформированы путем точного литья без какой-либо обработки.

3Три О-кольца, давление воды под действием осевого самозапечатывания, без проблем с регулировкой уплотнения упаковки.Верхнее пылезащитное кольцо предотвращает попадание внешних примесей внутрь уплотнения вала.

4Когда клапан полностью открыт, ворота полностью поднимаются с потокового канала, и в нижней части сиденья нет канавки, что не позволяет легко накапливать разные предметы.Он эквивалентен прямой трубе и имеет наименьшее сопротивление потоку.



Техническая спецификация

1Проектирование в соответствии с EN 1171, BS5163, EN 1074-1 и 2.

2Размеры лица к лицу в соответствии с BS 5163, DIN3202.

3Гидравлическое испытание согласно стандарту EN 12266, IS05208.

4. Бурение фланца в соответствии с EN 1092-2, ISO 7005-2.



Технические параметры

Основные технические параметры

Испытательное давление

PN10 Оружейная оболочка: 1,5 МПа
PN16 Оружейная оболочка: 2,4 МПа
PN25 Оружейная оболочка: 3,75MPa

 Противопоказания:
Упругость: 1,76 МПа
Противопоказание: 2,75 МПа
Стандарт исполнения

DIN 1171
Путь движения

Ручная, электрическая, пневматическая
Применимая температура

0°C~80°C
Конец связи

Фланц: BS EN1092-2
Обработка поверхности

Покрытие эпоксидным порошком, 150-50Oum, согласно стандарту AWWA C550.
Диапазон применения

Питьевая вода, водоснабжение и водоотведение, очистка сточных вод, ирригация, кондиционирование воздуха, пожарные трубы и т.д.

Материал основных частей

Нет, нет, нет. Компонент Материал

01

Тело

Дюктильное железо GGG50

02

Пластмассовый клин

Дюктильное железо GGG50/EPDM

03

Стенка

Нержавеющая сталь Cr13, 304, 316

04

Вилка для головки розетки

Оцинкованная углеродистая сталь

05

Капот

Дюктильное железо GGG50
06

0-кольцо

NBR или EPDM
07

Гланцы

Дюктильное железо GGG50
08

Ручное колесо

Дюктильное железо GGG50
09

Шестиугольный болт

Оцинкованная углеродистая сталь
10

Плоская прокладка

Оцинкованная углеродистая сталь
11

Кольцо пыли

NBR или EPDM
12

Шестиугольный болт

Оцинкованная углеродистая сталь
13

Плоская прокладка

Оцинкованная углеродистая сталь
14

О-кольцо

NBR или EPDM
15

Кольцо тяги

Медь H62 или Hpb59-1
16

Прокладка крышки

EPDM
17

Дисковый орех

Бронза ZQSn5-5-5

Примечание: Список материалов выше многократный и параллельный, первый - это основная конфигурация, если у вас есть другие требования, пожалуйста, укажите в заказе.

Дополнительные аксессуары: ручная колёсная крышка, электрическое устройство, пневматическое устройство, 2Cr13, 304, 316 ствол H62, Hpb59-1 медное тяговое кольцо.
