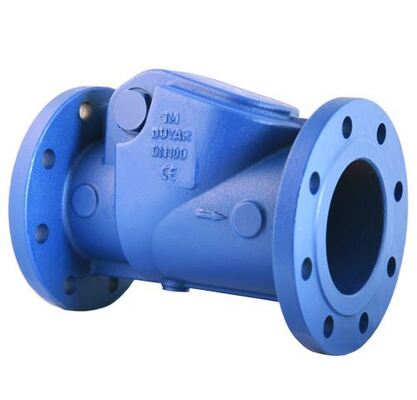

Обратный клапан поворотный с номинальным давлением PN 16 для автоматической работы и герметичного уплотнения в трубопроводных системах

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
Место происхождения Китай
Фирменное наименование YOUWEI
Сертификация EAC CE

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.

x
Подробная информация о продукте
Материал Литье, латунь, нержавеющая сталь, ковкий чугун, GGG40 Размер порта DN50-DN1200, стандарт, 2"-24", DN50-800,3/4"
Власть Ручной, с электрическим приводом, гидравлический, с маховиком, GO Давление Среднее давление, низкое давление, PN10-16, PN1.0/PN1.6, 250 фунтов на квадратный дюйм
температура носителя Средняя температура, нормальная температура, низкая температура, -10 ~ 100 ℃ СМИ Вода, нефть и т. д., газ и т. д.
Приложение Общие сведения, ирригация, водораспределение, промышленность, водная система Структура Задвижка, бабочка, невыдвижная задвижка
Стандартный или нестандартный Стандартный Название продукта задвижка, чугунная электрическая задвижка с невыдвижным штоком DN40-DN600, задвижка с эластичным сед
Стандартный DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Размер Ду40-Ду600,Ду50 ~ Ду 1000,2-24 дюйма,Ду15-100
Связь Фланцевые концы, двойные фланцевые, BSP, раструбные концы, внутренняя резьба Материал корпуса Ковкий чугун, DI/CI, DI, чугун, латунь
Цвет Синий, запрос клиента, требование клиента, желтый, серый Середина Вода, вода, нефть, газ
Тип Задвижка, нормально открытый, 2-ходовой, невыдвижной шток/ NRS Тип клапана запорная заслонка
Тюлень с резиновой подкладкой,Металл,ПТФЭ
Выделить

Обратный клапан поворотный PN 16

,

Обратный клапан для автоматической работы

,

Обратный клапан с герметичным уплотнением
Оставьте сообщение
Характер продукции
Сдвигательный контрольный клапан (PN 16)
Swing Check Valve (PN 16) - это самоактивный автоматический невозвратный клапан, предназначенный для предотвращения обратного потока и защиты критического оборудования в трубопроводных системах.Использование свинцового диска, который свободно раскачивается на повороте, клапан позволяет проходить вперед и автоматически закрывается под давлением гравитации и обратного потока.работа с низким уровнем технического обслуживания в установках горизонтального или вертикального потока.
Ключевые особенности и преимущества
  • Автоматическая работа:Функции без внешних систем питания или управления. Диск открывается под давлением потока вперед и быстро закрывается при прекращении потока или обратном движении.
  • Низкое сопротивление потоку:В полностью открытом положении диск отклоняется от траектории потока, обеспечивая упрощенный проход, который минимизирует падение давления и турбулентность.
  • Печать с уплотнением на пузырьках:Установлено эластомерное уплотнительное кольцо на диске, которое соединяется с обработанным или покрытым металлическим сиденьем в кузове, обеспечивая положительное закрытие и нулевую утечку в закрытом положении.
  • Нагрузка PN 16:Предназначен для максимального рабочего давления 16 бар (1,6 МПа / 232 пси) при 20 °C (68 °F), подходящий для широкого спектра промышленных и муниципальных применений.
  • Прочное строительство:Тяжелый корпус и внутренние компоненты предназначены для устойчивости к ударам с помощью водяного молотка и повторному циклированию.
  • Дизайн с несколькими дисками и руками:Доступен с стандартным диском, рычагом и весом или конструкцией с пружиной для управления скоростью закрытия, смягчения удара и обеспечения работы в вертикальных линиях.
  • Полный и уменьшенный варианты свертывания:Доступен для удовлетворения конкретных требований к снижению давления и затратам.
Технические спецификации
Спецификация Подробная информация
Стандарт проектирования и производства EN 12334, ISO 5752 (лицом к лицу), ISO 5208 (показатель утечки A)
Ограничение давления PN 16 (эквивалент класса 125)
Диапазон размеров DN 40 (11⁄2") до DN 600 (24") (типичный диапазон)
Материал корпуса Дюктильное железо (EN-GJS-500-7) или литовое железо (EN-GJL-250)
Диск / Клаппер Из нержавеющего железа или литого железа, с интегрально формованным или заменяемым эластомерным уплотнительным кольцом (стандарт NBR или EPDM)
Кольцо сиденья Механизированное целое сиденье или вставное кольцо из нержавеющей стали (AISI 304/316) для повышения износостойкости
Шнурки и бусинки Нержавеющая сталь (AISI 304/316) для безкоррозионного вращения
Прокладка Стандарт EPDM/NBR для цельнолинейной кольцевой прокладки, подходящий для фланцев PN 16/класса 125
Внешнее покрытие Высококачественное эпоксидное порошковое покрытие (приблизительно 250 мкм) согласно EN 14901, обычно RAL 5012
Типы и конфигурации
  • Стандартная проверка колебания (горизонтальная):Для горизонтальных трубопроводов с направлением потока вверх.
  • Проверка вертикальной колебания:Специально разработанные с механизмом противовеса или пружины для обеспечения надлежащего закрытия диска в вертикальных трубопроводах с подъемным потоком.
  • Проверка без слэма / молчания:Включает внешний рычаг и вес или внутренний механизм пружины, чтобы помочь быстрому, контролируемому закрытию перед переходом потока, эффективно предотвращая удар водяного молотка и диска.
  • Тип пластины (двойной пластинки):Компактная, легкая альтернатива для приложений с ограниченным пространством (обычно PN16/PN40, отдельная категория продукции).
Опции уплотнения эластомера
  • NBR (нитрил):Стандарт для воды, масел, топлива и углеводородов.
  • ЭПДМ:Стандарт для питьевой воды, горячей воды (до 120°C), пара и слабых химических веществ.
  • FKM (Viton ®):Для агрессивных химических веществ, высоких температур и ароматических углеводородов.
  • HNBR, CR (неопрен):Доступен для конкретных химических или морских водных задач.
Заявления
  • Выпускные линии насосов: для предотвращения обратного потока и защиты насосов
  • Системы водоснабжения и водоотведения: в сетях передачи и распределения
  • Системы отопления, вентиляции и кондиционирования воздуха (HVAC): в цепях охлаждения и отопления
  • Системы противопожарной защиты: в распылителях и трубопроводах
  • Промышленные процессовые линии: для общего водоснабжения, химических и других медиа-услуг (зависит от совместимости)
  • Системы орошения и водозабора
Критическая установка и примечания к выбору
Направление и ориентация потока:Должна быть установлена с правильным направлением потока (стрелка на корпусе).Вертикальная установка допускается только с специально разработанными вертикальными переключателями.
Размер:Подразмерные клапаны вызывают падение давления и преждевременное износ; сверхразмерные клапаны могут привести к трещению диска и преждевременному отказу.
Уменьшение воздействия водного молотка:В системах с потенциалом быстрого отключения насоса или обратного потока настоятельно рекомендуется использовать неразрушающийся (тихий) редукционный клапан или внешний прибор.
Вверх по течению/вниз по течению:Проконсультируйтесь с руководством производителя по минимальным прямым длинам труб до и после клапана для обеспечения стабильного потока и правильной работы диска.
Назначение заказа
Пример формата кода заказа:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Свинг-контрольный клапан, размер DN200, давление PN16, корпус из гибкого железа, уплотнение EPDM, стандартный горизонтальный тип, фланцевые концы)
